水泵控制柜主要適用于工農業生產及各類建筑給水、排水、消防、噴淋管網增壓以及暖通空調冷熱水循環等多種場合的水泵自動控制。

水泵控制柜參數

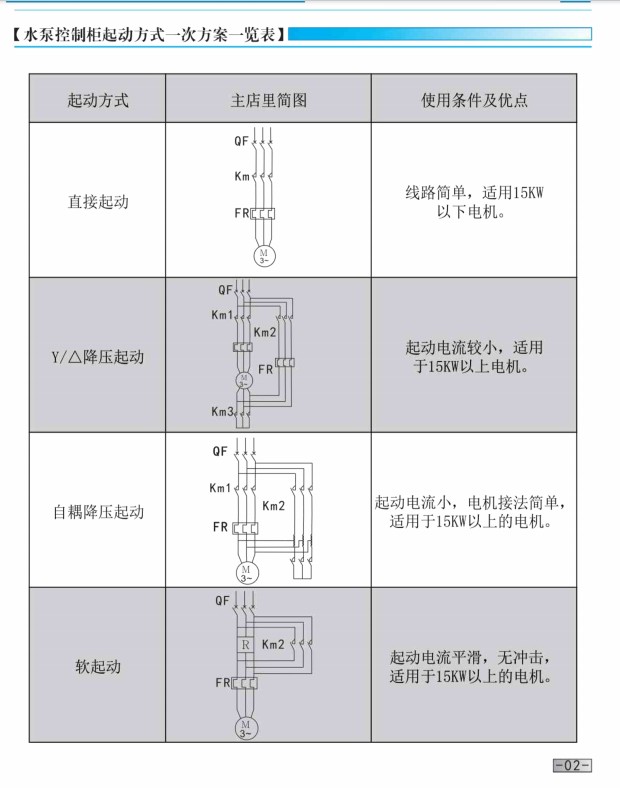

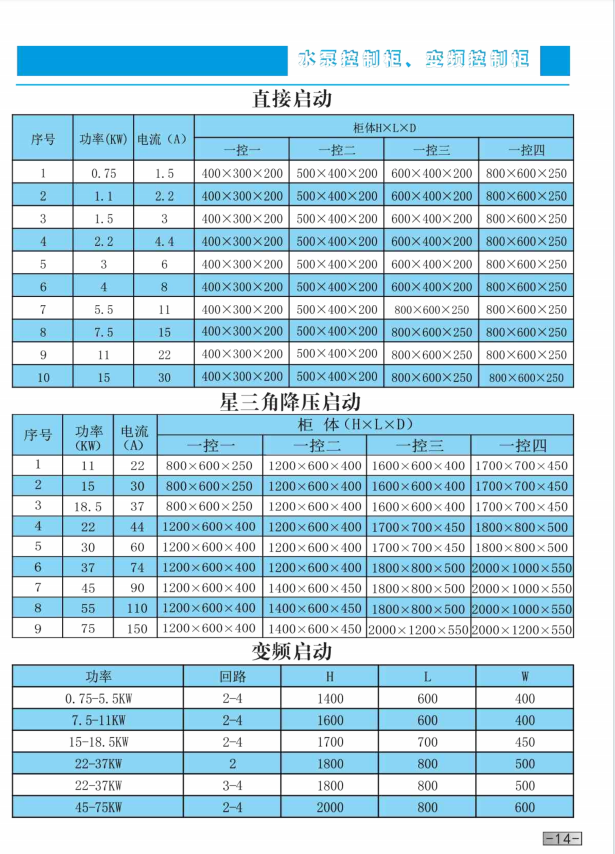

1、直接啟動控制柜

控制電機功率：0.37-15KW；

控制電壓：380V；

控制水泵臺數：1-4臺。

2、星三角降壓啟動控制柜

控制電機功率：15-160KW；

控制電壓：380V

控制水泵臺數：1-5臺。

3、自耦降壓啟動控制柜

控制電機功率：15-160KW；

控制電壓：380V；

控制水泵臺數：1-5臺。

4、軟啟動、變頻調速控制柜

控制電機功率：0.18-250KW；控制電壓：380V；

控制電機臺數：1-7臺；

壓力控制精度:0.02MPa或-0.02MPa

5使用條件

供電電源：市電、自備電網、柴油發電機組；三相交流380V,（-10%，+15%),50HZ

適用電機：一般鼠籠型異步電機

起動頻率：可作頻繁起動，建議每小時不超過20次

防護等級：IP55

水泵控制柜具有過載、短路、缺相保護以及泵體漏水，電機超溫及漏電等多種保護功能及齊全的狀態顯示，并具備單泵及多泵控制工作模式，多種主備泵切換方式及各類起動方式。可廣泛適用于工農業生產及各類建筑的給水、排水、消防、噴淋管網增壓以及暖通空調冷熱水循環等多種場合的水泵自動控制

【水泵控制柜控制類型功能及特點說明]

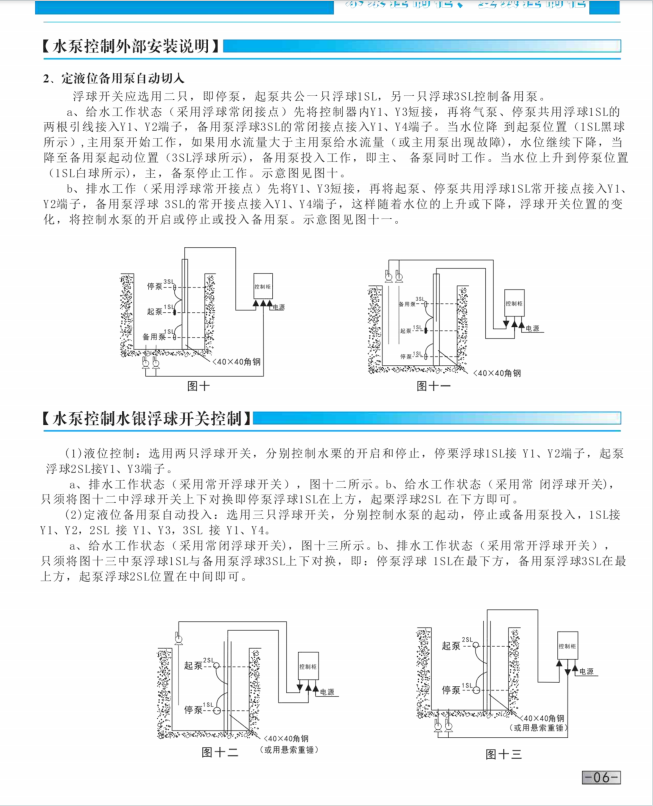

要用于有水箱的場合。 L型:液位控制。采用出廠時附帶的高性能Key浮環開關，可實現按液位高低的變化自動控制給水、排水。主2泵。本箱也同時適用于按鈕遙控方式。

主要用于生活給水及消防穩壓系統。 P型:壓力控制。以外接電接點壓力表或壓力開關等作傳感信號，可根據檢查到的管網壓力變化自動開泵、停短 T型:溫度控制。

以溫度傳感器等作檢測元件，配用溫度控制器，根據設定的溫度范圍開泵、關泵。主要用于恒溫、熱交換系統等。

S型:時間控制。本型采用微機時鐘控制器，用戶可根據定時需要控制水泵的開啟和關閉。主要用于各種有規律的問歇式供水場合。

C型:空用控制。本型是專為空調水泵設計的配套產品，水泵開啟由控制中心操作，實現空調水泵于空調機組的聯動，水泵運行時輸出一

個供制冷機組開機的控制接點，實現必須先開水泵后開機組的控制程序， 注意 安全

確保空調系統安全運行。

X型:消防專用控制。本型按國家消防規范設計。消防、噴淋泵的啟動可由①機箱面板手動，②消火栓按鈕啟動，③壓力開關啟動，④消防中心D C24V啟動。

并有輸給消防中心的各泵開停狀態問答信號。如用戶需要雙電源自動切換裝置和消防泵定期巡檢功能，請?jiān)谟嗀洉r寫明。

w型:潛污泵專用控制。本型是根據潛水泵的特殊工況設計的。采用浮球開關或電 極等來實現高液位開泵，低液位停泵。并具有泵體泄漏保護和泵電機定子繞組過熱保護。
